pt100溫度變送器接線及跳變因素分析

點擊次數:4276 發布時間:2023-06-20 09:38:37

溫度變送器的工作原理是:通過傳導或?qū)α鬟_(dá)到熱平衡,從而使溫度計的示值能直接表示被測對象的溫度,一般測量精度較高。在一定的測溫范圍內,溫度計也可測量物體內部的溫度分布。但對于運動體、小目標或熱容量很小的對象則會產生較大的測量誤差。

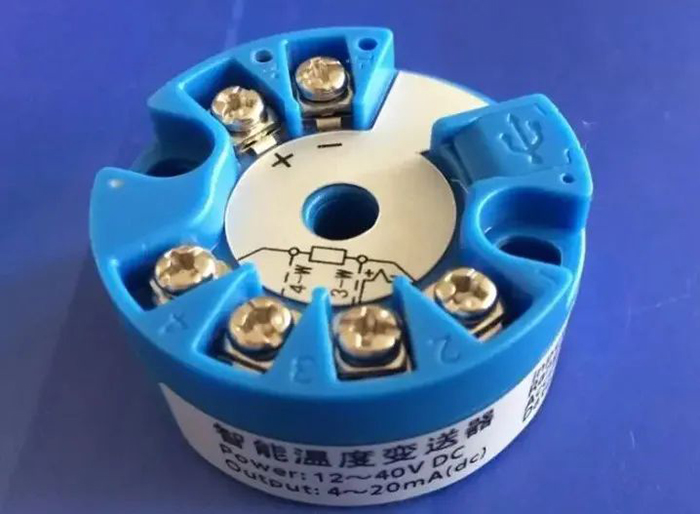

溫度變送器一般由測溫探頭,即熱電偶或熱電阻傳感器和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內,從而形成一體化的變送器。



溫度變送器廣泛應用于工業、農業、商業等部門。。隨著低溫技術在國防工程、空間技術、冶金、電子、食品、醫藥和石油化工等部門的廣泛應用和超導技術的研究,測量-153℃以下溫度的低溫溫度計得到了發展,如低溫氣體溫度計、蒸汽壓溫度計等。


溫度變送器pt100接線方法和跳變?cè)蚴鞘裁矗?/p>

PT100是一種以鉑(Pt)作成的電阻式溫度傳感器。溫度變送器pt100接線方式可以以pt100熱電阻或者熱電偶的接線方式為例。


溫度變送器pt100接線步驟:

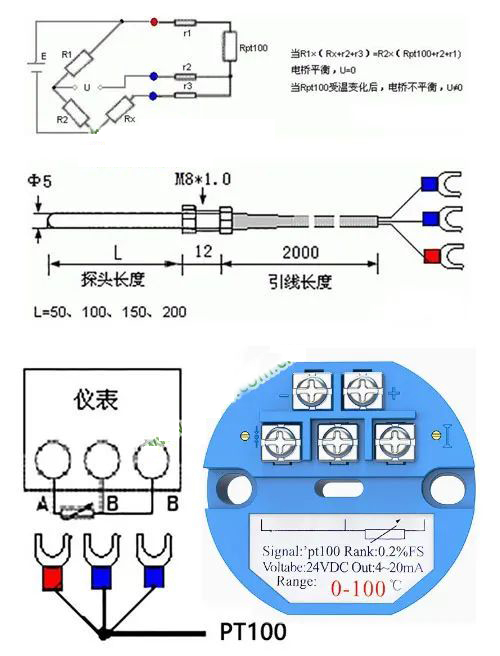

PT100鉑電阻傳感器有三根引線,可以用A、B、C(或黑色、紅色、黃色)表示。這三根導線之間有以下規則:A和B或C之間的電阻在室溫下約為110歐姆,B和C之間的阻抗為0歐,B和B之間的阻抗在內部,原則上B和C沒有差異。A線連接到儀器上傳感器的固定端子。B和C連接到儀器上的另兩個固定端子。B線和C線的位置可以互換,但兩者必須連接。


如果中間有延長線,則三根導線的規格和長度應相同。熱阻的3線和4線連接:采用2線、3線、4線連接,主要由所用的二次儀表決定。


一般顯示儀表提供三線連接,PT100一端引出一條線,另一端引出兩條線,全部連接到儀表上,儀表內部通過電橋抵消導線電阻。通常,PLC為四線,每端有兩條線,兩條線連接到PLC輸出恒流源,PLC通過另兩條線測量PT100上的電壓,以抵消線電阻。四線精度*高,三線正常,雙線*低。具體用途應考慮精度要求和成本。


在使用P100溫度傳感器時,由于傳感器導線長度等原因,PT100無法正常顯示溫度值,溫度值跳躍現象,在自行調查該現象的原因后,可以通過以下方法正確修改。


有時電源不足也會導致PT100無法正常顯示溫度值,導致溫度跳變現象。
