瀝青流量計安裝位置
瀝青流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，SBL系列智能瀝青流量計是在原有應變片式(電容式)瀝青流量計測量原理的基礎上 ，采用了*新型力感應式傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一種新式流量計量?jī)x表。下面小編給大家介紹一下“瀝青流量計安裝要求及注意事項 瀝青流量計安裝示意圖”
1.瀝青流量計安裝要求及注意事項
1、建議用戶在條件允許的情況下設置旁通管路，這是為了保證流量計日常維護和周期校準的方便。
2、瀝青流量計的安裝方向應該和流體的流向相同，流量計儀表外殼通常會有指示箭頭。
3、在安裝時應避免對儀表有強烈撞擊，會對儀表造成損壞或造成嚴重的零點漂移。
4、如果安裝是采用垂直或是傾斜安裝時，流體的流向建議是由下到上，而且儀表安裝的兩端一定要密封嚴禁，不能泄露。
5、在安裝時應注意盡量不要在流量計儀表的前后端安裝閥門或彎頭等*大改變流體流態的部件，以免導致測量不精確的問題。
注意事項：
（1）測量管前后應有直管段，直管段的管徑應與流量計測量管管徑相等，如管徑不同要用異徑管連接使入口處管徑相同。流量計上游側直管段長度一般不小于6~20D之間，按不同上游阻流件類型確定，下游直管段不小于3—4D。 流量計通常是按水平位置校驗的，一般安裝于水平管道使用，當必須安裝于垂直管道時，須用掛重法對流量計進行垂直安裝狀態校驗，流體方向應自下向上。
（2）為便于維修使用及防止流量計啟用時單向受力，并聯安裝旁路管道流量計下游安裝排泄管，便于對儀表清洗和吹掃，對于測量臟污流體或易凝固及結晶的介質更有必要。靶板與測量管（表體）應同軸安裝，據曾對某口徑的試驗證明，靶板中心與管道中心若上下偏離1mm，可能引起流量系數1%一2%的偏離，但左右偏離1mm，則影響不大明顯；
（3）安裝防爆型瀝青流量計時，應注意檢查是否有防爆標記以及防爆合格證，防爆設備是否完好。
（4）對于小口徑流量計，由于管徑小而流量計相對較重，為防止管道變形或工作時產生振動，應另設支架支撐流量計。對于大口徑流量計可不必另設支架。

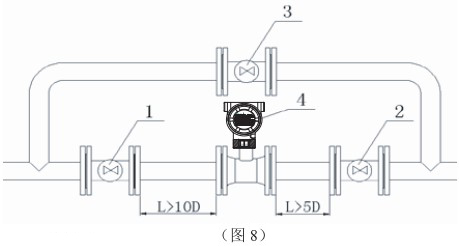

2.瀝青流量計安裝示意圖
精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式瀝青流量計。
