鍋爐給水流量計裝在什么位置

點擊次數:2986 發布時間:2021-11-12 09:07:02

一、鍋爐給水流量計安裝注意事項:

鍋爐給水流量計的安裝方向沒有嚴格要求。 通常,它可以是水平,垂直或傾斜的,沒有限制。 但是必須提注意的是,為了確保管道中充滿了被測介質,即“滿管”狀態,建議垂直安裝,介質是從下往上流動,特別是對于液固 兩相流體,必須垂直安裝。 如果只允許在現場水平安裝,則必須確保兩個電*在同一水平面上,并且電*的軸必須近似水平,因為底部的電*很容易被沉積物覆蓋,頂部的電*很容易被液體中偶爾會出現氣泡,擦拭電*,覆蓋電*表面,從而導致使輸出信號出現波動。



二、鍋爐給水流量計正確安裝示意圖:

1、水平和垂直流向時,鍋爐給水流量計應安裝在水平管道較低處和垂直向上處,避免安裝在管道的zuigao點和垂直向下處;


2、傾斜流向時,鍋爐給水流量計應安裝在管道上升處;


3、在開口排放管道時,鍋爐給水流量計應安裝在管道的較低處;


4、若管道落差超過5m時,在鍋爐給水流量計的下游應安裝排氣閥;


5、管道上的控制閥和切斷閥應安裝在鍋爐給水流量計的下游,而不應安裝在傳感器上游;


6、鍋爐給水流量計不能安裝在泵的進口處,應安裝在泵的出口處;

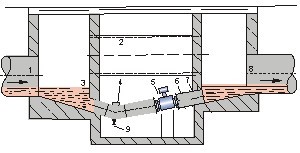

7、在測量井內安裝鍋爐給水流量計的方式;


圖備注:1.入口2.溢流管3.入口柵4.清洗孔5.流量計6.短管7.出口8.排放閥



三、鍋爐給水流量計安裝直管段要求示意圖:

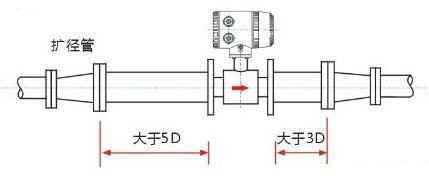

擴徑管狀態

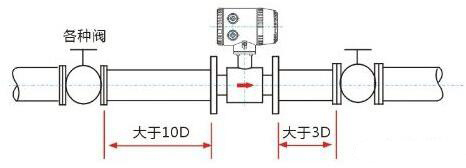

不同開度的閥后


90度彎頭的狀態

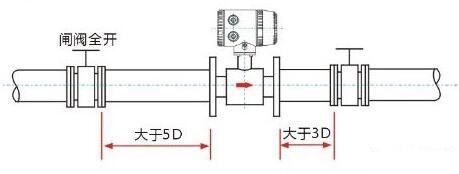

閘閥全開的狀態

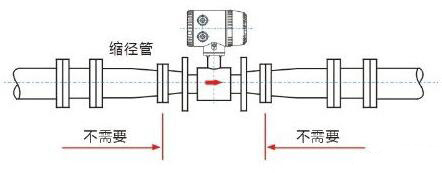

縮徑管前后不需要直管段

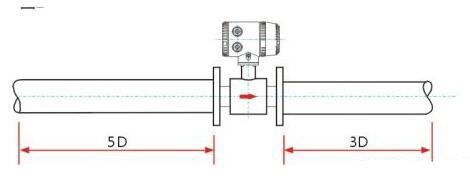

通常情況下上游至少5DN直管段,下游至少3DN直管段
