靜壓式擴散硅液位計原理構成及特點
點擊次數：2680 發布時間：2021-08-03 01:08:55
靜壓式擴散硅液位計由高性能壓力傳感器作為測量元件，把與液位深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準(電流或電壓)信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的測量。產品精度高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。
結構組成

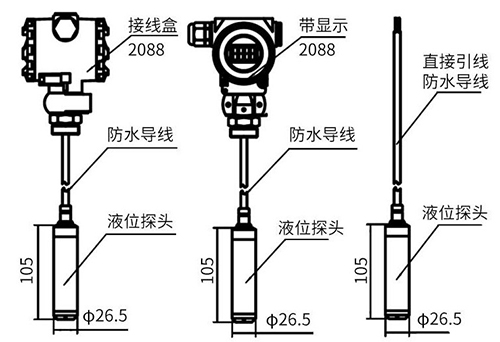

這種兩線制投入式液位計由一個內置毛細軟管的特殊導氣電纜、一個抗壓接頭和一個探頭組成。投入式液位計的探頭構造是一個不銹鋼筒芯，底部帶有膜片，并由一個帶孔的塑料外殼罩住。液位測量實際上就是在測探頭上的液體靜壓與實際大氣壓之差，然后再由陶瓷傳感器（附著在不銹鋼薄膜上）和電子元件將該壓差轉換成4～20mA輸出信號。
靜壓式擴散硅液位計適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。
靜壓式擴散硅液位計測量原理：
當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公
靜壓式擴散硅液位計工作原理式為：Ρ = ρ .g.H + Po
式中：
P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當地重力加速度
Po ：液面上大氣壓
H ：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
