連桿浮球液位計如何接線
點擊次數：4332 發布時間：2021-07-07 01:50:58
連桿浮球液位開關接線圖是什么樣的，浮球液位開關怎么接線？
答：連桿浮球液位開關接線很簡單，一般接線有兩種，一種是直接出線型，一種為帶接線盒型，不管是接線盒還是直接出線型，都有常開、常閉、公共線三根，根據現場的工況對接就可以了。

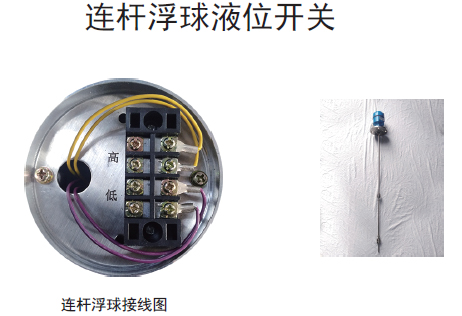

下面就以連桿浮球接線為例：從圖片上可以看出來，這是一個雙點位的連桿浮球，當我們打開接線盒時，會有四根線，看一下紅色箭頭的位置，分別有高、低兩個點位，高點位是指浮球開關的上面一組接線，低點位是指浮球開關的底部一組接線，直接根據現場要求對接控制系統就可以了。
科普小知識
連桿浮球開關是一款開關量的液位測量?jī)x表，它是由浮球、探桿、接線盒三大部分組成，主要用于測量及控制液位高度。
