v錐流量計的安裝要求
點擊次數：3766 發布時間：2021-03-16 06:25:45
v錐流量計安裝
1.安全要求
任何人在安裝、檢查或維護錐形流量計時都應對管道的結構及系統地壓力必須有清晰正確的認識。起吊儀表時應該小心，若起吊、下落不正確可能損傷儀表。
在調校儀表時，必須使用合適且正確的工具。
在調整及折裝儀表時，應確保管道的壓力已經完全卸掉-千萬不可帶壓拆卸儀表。
開車前必須檢查所有的連接是否牢固，必須與流量計保持一定的距離，避免事故發生。
2.開箱、檢驗
流量計到貨后應進行開箱檢查，防止流量計或配件在運輸過程中被損壞。若碰到隨機文件或流量計有問題，請同代理商聯系。
3.流量計安裝定位
每臺錐形流量計的側面貼有方向標簽標明流體的流向，安裝時應特別注意。對大多數口徑而言，兩個取壓口之間的距離為2.12，高壓口位于上游，低壓口位于下游，請參考圖8，安裝時請注意方向及高、低壓取壓口的位置。
4.配管要求
安裝時建議上游直管段為0-3D，下游直管段為0-1D，D代表所安裝管道的公稱直徑。由于錐形流量計的整流作用，當流量計鄰近1個90°彎管或鄰近不在同一平面的2個90°彎管時，流量計的精度不受影響。錐形流量計還可安裝在比它本身稍微大一些的管道上。在這類管線上安裝時，請向代理咨詢。
5.取壓口的方向
對于水平管道上安裝的錐形流量計，取壓口位于管線的側上方，即位于時鐘3點或9點的位置。如果安裝在豎直管線上，則對取位口的方位不作要求。

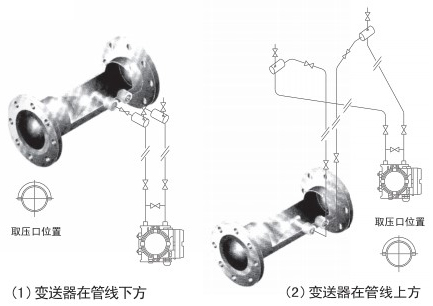

（1）介質為潔凈液體時
（2）介質為干燥潔凈氣體時

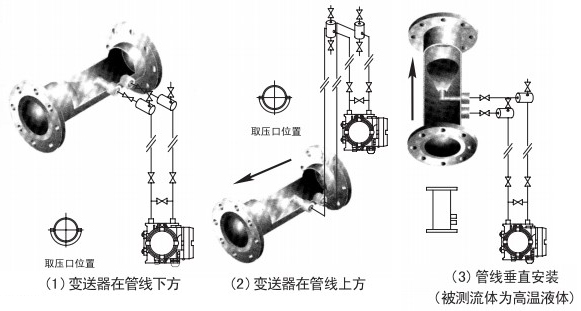

（3）介質為蒸氣體時
6.引壓管
盡可能安裝好引壓管，當沒有介質流通時，不會產生差壓信號。詳情請參考有關安裝使用手冊。
注意：若被測介質為氣體或蒸汽，可能介質會在引壓管中凝結，請注意以下兩點：
1.引壓管線應水平走一段距離以保證豎直管線同儀表之間有足夠的距離，確保垂直管線內沒有蒸汽。
2.對于一些流量計需垂直安裝的場所，在引壓管線的安裝方面尤其需要注意。
7.三閥組
請參考三閥組的安裝、使用及維護手冊。
8.差壓變送器
請參閱不同廠家的差壓變送器上的具體安裝、使用及維護手冊。
9.溫度和壓力傳感器
請參閱不同廠家的具體安裝、使用及維護手冊。
10.安裝檢查要點
（1）差壓變送器的滿量程是否正確。
（2）差壓變送器零點是否已經調整。
（3）差壓變送器和流量計算儀的設置是否正確。
（4）引壓管是否吹掃了。
（5）引壓管是否有泄漏。
（6）閥組是否關閉。
（7）錐形流量計的高壓端是否在低壓端的前面。
