當前位置:*頁>>產品展示>>流量計系列>>孔板流量計>>一體化孔板流量計

一體化孔板流量計

一體化孔板流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LG
  • 測量范圍:0.32-191037.6m3/h
  • 精度等級:1.5級
  • 公稱通徑:DN25~DN1200
  • 適用介質:液體 氣體 蒸汽
  • 工作壓力:0-40MPa
  • 工作溫度:-20℃~300℃
  • 供電方式:24VDC
  • 訂貨號:BMHGNMJPI723
一體化孔板流量計產品概述
孔板流量計是測量流量的差壓發生裝置,配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板,噴嘴等。孔板流量計節流裝置與 差壓變送器 配套使用,可測量液體、蒸汽、氣體的流量,廣泛應用于石油、化工、冶金、電力、輕工等部門。
充滿管道的流體,當它們流經管道內的節流裝置時,流束將在節流裝置的節流件處形成局部收縮,從而使流速增加,靜壓力低,于是在節流件前后便產生了壓力降,即壓差,介質流動的流量越大,在節流件前后產生的壓差就越大,所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
智能節流裝置(孔板流量計)是集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力自動補償的新一代流量計,該孔板流量計采用先進的微機技術與微功耗新技術,功能強,結構緊湊,操作簡單,使用方便。
一體化孔板流量計測量原理圖


一體化孔板流量計特點
1、節流裝置結構易于復制,簡單、牢固,性能穩定可靠,使用期限長,價格低廉。
2、采用國際標準與加工
3、應用范圍廣,全部單相流皆可測量,部分混相流亦可應用。
4、標準型節流裝置無須實流校準,即可投用。
5、安裝更簡單,無須引壓管,可直接接差壓變送器和壓力變送器。
6、采用進口單晶硅智能差壓傳感器
7、高精度,完善的自診斷功能
8、孔板流量計其量程可自編程調整。
9、可同時顯示累計流量、瞬時流量、壓力、溫度。
10、具有在線、動態全補償功能外,智能孔板流量計還具有自診斷、自行設定量程。
11、配有多種通訊接口

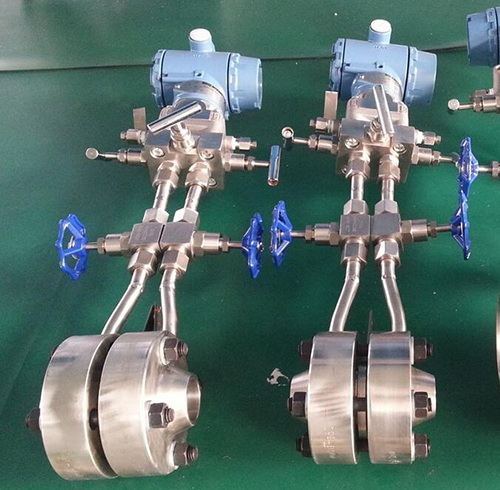

一體化孔板流量計產品圖


一體化孔板流量計技術參數
1.口徑:DN25-DN1000(mm)
2.精度:±1%FS
3.量程比:標準1:13,擴展1:30
4.工作壓力:≤42.OMPa
5.介質溫度:-40℃~+450℃
6.介質粘度:≤30CP(相當于重油)
7.β值:0.2~0.8
8.連接方式:法蘭或夾裝式
9.法蘭標準:DN≤600mm,PN2.0~PN26,HG20616;PN32,HG20618;DN>600mm,PN2.0~PN15,HG20623。也可按用戶提供的法蘭標準制造。
10.材質:主體、孔板、取壓管、叁閥組:不銹鋼;直管段及連接法蘭:碳鋼或不銹鋼
11.安裝方式:水平或垂直。
12.智能差壓變送器:輸出:4~20mA.DC或數字信號;電源:24V.DC;
13.防爆等級:dIICT5.6、ialICT4-6;防護等級:IP67
14.表頭:盲表和數顯表兩種

一體化孔板流量計選型說明

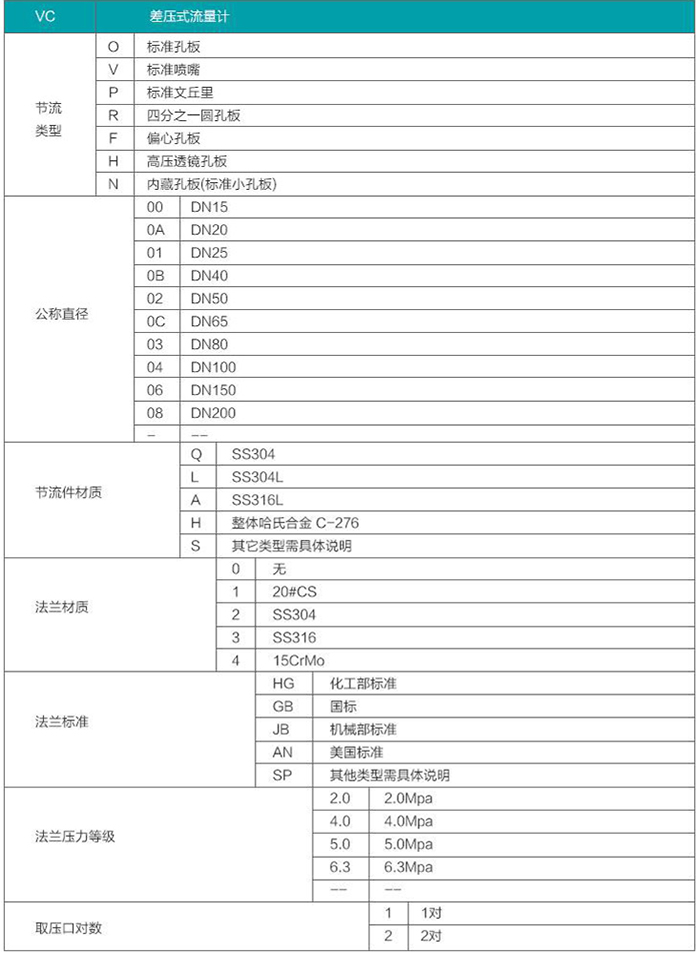

一體化孔板流量計選型對照表
