當前位置:*頁>>產品展示>>液位計系列>>磁翻板液位計>>磁性翻板式液位計

磁性翻板式液位計

磁性翻板式液位計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-UHZ
  • 測量范圍:0~12m
  • 精度等級:±10mm
  • 公稱通徑:DN20-DN100
  • 適用介質:水 化工原料 油 液體
  • 工作壓力:1.6~6.3MPa
  • 工作溫度:≤400℃
  • 供電方式:24VDC
  • 訂貨號:AYQ155683LDS

磁性翻板式液位計產品概述
磁翻板液位計根據具體不同的工作環境,生產出了適應各種環境以及各種材料的液位計,其中包括:液壓機液位計 、UHZ-F防腐型磁性翻板液位計 、保溫夾套翻板液位計、高溫高壓磁翻柱液位 、UHZ頂裝式磁性浮子液位計 、HG5-1玻璃板液位計、HG5-2防霜液位計、HG5玻璃管式液位計、UNS(UGS)彩色石英管液位計、UHZ-59系列磁翻柱(板)液位計等更多類型產品。

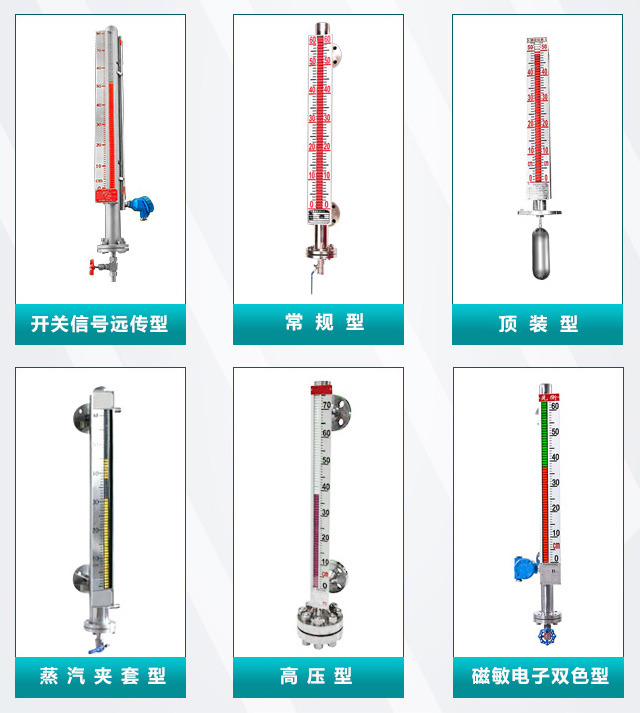

磁性翻板式液位計產品分類圖


磁性翻板式液位計工作原理
磁翻板液位計主體外的翻板箱受主體內浮子(具有定向磁性源,按不同介質和壓力針對研制)的作用促其翻板翻動并顯示紅白顏色,并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺,從而使液位的指示顯得更加清晰。
UHZ翻板液位計結構如下圖所示
磁性翻板式液位計結構原理圖

磁性翻板式液位計的結構特點
1、翻板液位計結構
磁翻柱液位計根據浮力原理,浮子在測量管內隨液位的升降而上下移動,浮子內的永久磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180°液位上升時,翻柱由白色轉為紅色,下降時,翻柱由紅色轉為白色,從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動,使安裝在液位計立管設定位置上的簧片開關動作,實現開-關控制或報警。
3、液位計電遠傳
在翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成,它通過磁浮子上下移動,經磁耦合作用使導管內測量元件依次動作,獲得電阻信號變化,轉換成0~10或4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機聯接,實現遠傳顯示及控制。
磁性翻板式液位計產品圖


磁性翻板式液位計技術參數
1、測量范圍:150~8000mm,對中心距超過8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造。
2、工作壓力:0.6;1.0;2.5;4.0;6.4;10Mpa
3、工作溫度:F:120℃;G:200℃;H:450℃
4、精確度:±10mm
5、介質密度: 0.5~2.0g/cm3
6、介質密度差: ≥150kg/m3(測量界位)
7、環境振動:頻率≤25Hz 振幅≤0.5mm
8、跟隨速度:≤0.08m/s
9、介質粘度:≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計 。
10、過程連接:旁路側面安裝法蘭:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10。
11、開關選項:可選擇普通型、防爆型
12、變送器選項:可選干簧管液位變送器、可選磁致伸縮液位變送器、可選全智能帶表顯示液位變送器

磁性翻板式液位計的使用注意事項
1.對超過一定長度(普通型>3米、防腐型>2米)的液位計。
2.翻板液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
3.當配有遠傳配套儀表時需做到如下幾條:
4.應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
5.遠傳配套儀表上感應面應面向和緊貼主導管;
6.調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);
7.應根據介質情況,不定期清洗翻板液位計的主導管清除雜質;

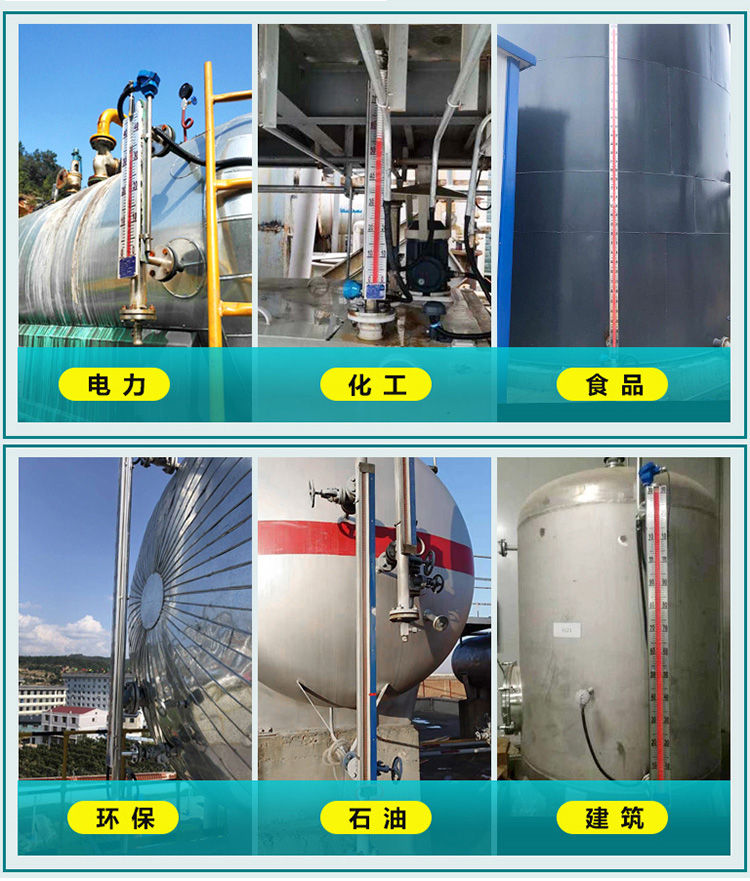

磁性翻板式液位計現場安裝使用圖

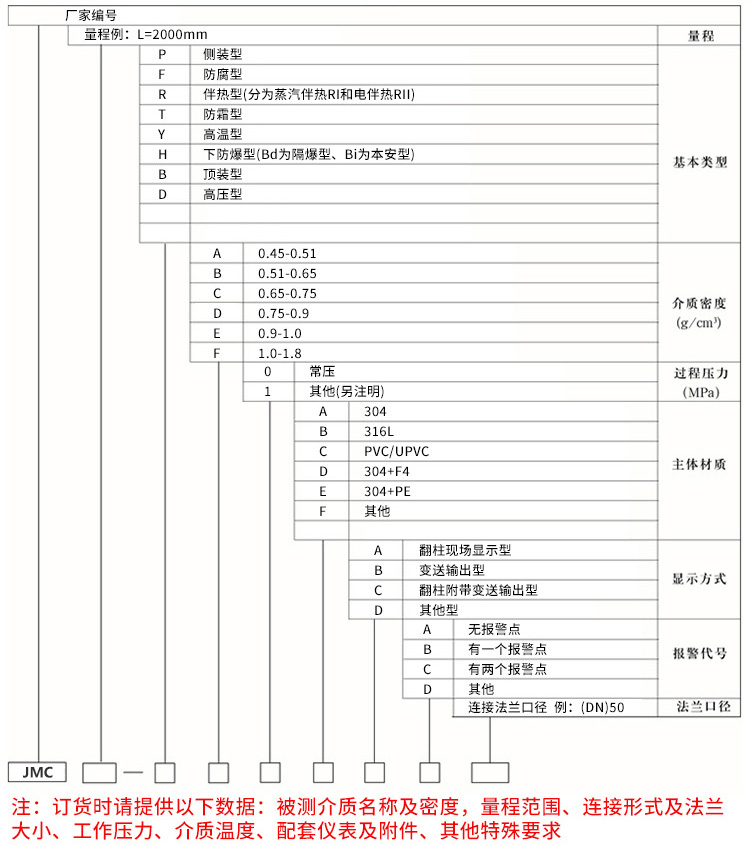

磁性翻板式液位計型譜

磁性翻板式液位計規格選型表
